電磁式振動試驗機

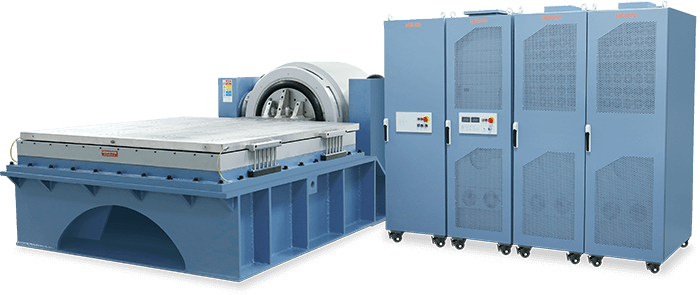

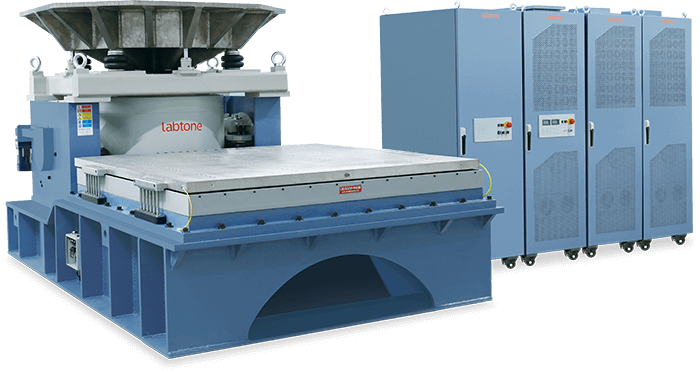

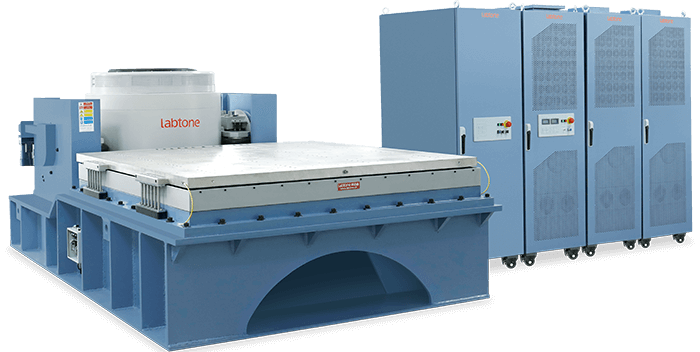

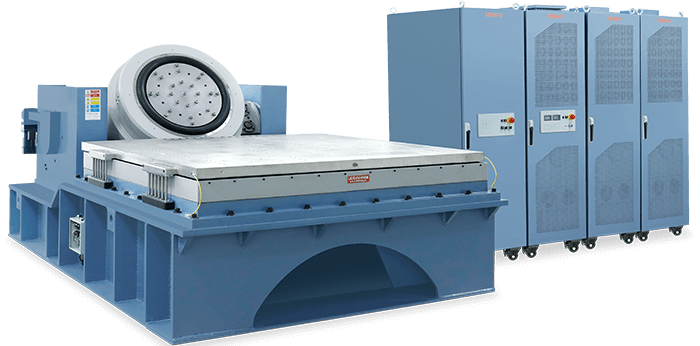

水冷電動振動試驗系統
  • 冷卻方式采用三水內冷，即動圈、勵磁線圈和短路環分別通水冷卻的雙循環冷卻方式。
  • 動圈結構采用無骨架動圈，活動系統重量輕，空載加速度大，動圈一階共振頻率高，動圈散熱好。
  • 載荷支撐借鑒國外技術并加以自主創新設計空氣彈簧，單個空氣彈簧可承載300kg以上。
  • 功率模塊采用IGBT設計，功耗小、效率高，系統具有節能模式。
  • 多達32種故障檢測，實現對系統的可靠保護
  • RS485接口實現系統的遠程控制
  • 雙磁路結構使磁場強度高，漏磁小。
產品介紹

  • 水冷振動臺系列具有推力大、承載能力強、冷卻效率高、最大位移76mm等諸多優點。符合大型電子裝配總成、自動化裝置、航空航天大型零部件、人造衛星、空間和軍用系統的各種典型振動試驗要求。當耳軸系統采用特殊設計和客戶端提供合適的地基時，該系統可以從低頻1Hz甚至DC開始，不管是正弦振動還是隨機振動。

  • 主要由活動組件（驅動線圈和工作臺）、磁路系統、彈性支撐系統、導向系統及冷卻單元組成。臺體采用雙磁路結構，結構緊湊合理，磁場強度強，臺體體積小，漏磁小。振動臺與功率放大器實現最佳阻抗匹配, 特別是合理控制動圈部件的一階軸向共振頻率,系統響應可控性好。



產品參數
水冷振動試驗系統
系統型號 EVW360 EVW390 EVW3120 EVW3160 EVW3200 EVW3250 EVW3300 EVW3350
匹配功放 LA60K LA90K LA120K LA160K LA200k LA250K LA300K LA350K
臺體型號 E60T45 E90T45 E120T55 E160T65 E200T65 E250T67 E300T82 E350T82
額定推力（KN/kgf） 60/6000 90/9000 120/120000 160/16000 200/20000 250/25000 300/30000 350/350000
沖擊推力（KN/kgf） 120/12000 90/18000 250/25000 320/32000 400/40000 500/50000 600/60000 700/70000
頻率范圍（Hz） 1-2,700 1-2,700 1-2,500 1-2,200 1-2,200 1-2,000 1-1700 1--1700
最大正弦/隨機加速度 100/60 125/60 100/60 100/60 100/60 100/60 100/60 100/60
最大速度（m/s） 2
最大位移p～p/持續位移 76/63
最大載荷 標準1000, (可選2,000 )
動圈直徑 450 450 550 650 650 670 820 820
一階諧振頻率（Hz）(±5%) 2300 2300 2100 1800 1800 1600 1500 1500
運動部件等效質量 60 70 90 150 150 180 300kg 350kg
冷卻單元 C1 C2 C3
蒸餾水要求 水硬度30ppm，PH7～8，導電率1us/cm
內循環水壓力(Mpa) 1.2
熱交換功率 100 220 350
外循環水流量(L/min) 150 150 200 200 300 350 450 500
外循環流量/水壓 0.28-0.42Mpa
外循環水管接口 1-1/4"或 DN32
水泵功率(內/外循環)(kW) 5/5 8/5 11/5
冷卻單元重量 290 320 340
冷卻單元尺寸L×W×H（mm） 610×900×2000
系統工作環境要求
溫濕度 溫度：0～40℃；濕度：0～90%，不結露
供電電源 3相 AC,380±10%，50Hz,
供電功率（kVA) 125 160 200 230 250 320 380 560
壓縮空氣要求 0.7Mpa
